📌 시스템 프로그래밍 [명령어 인출 프로그램]

####📕 PC 전원을 키고 부터 BIOS, CPU, Memory 까지 프로그램을 실행했을 때 명령어가 인출되는 과정 프로그래밍

📌 프로세스 스케줄러

1. 컴퓨터의 전원을 키면 ROM BIOS가 실행되면서 CPU가 가지고 있던 예전 레지스터값들을 지우고 PC를 ROM의 부트프로그램의 주소값으로 초기화시킨다.
2. CPU, System Bus, RAM등 여러 구성요소를 테스트하고 오류가 없으면 ROM BIOS로부터 참조를 해서 어느 드라이브에서 OS를 읽어 올 것인지 확인을 하고 OS를 실행시킨다.
3. loader가 프로세스드를 메모리에 load하면 CPU의 스케줄링에 의해 프로세스들(주소)이 순차적으로 readyQueue에 쌓인다.
4. Ready Queue에 제일 앞에 있는 프로세스의 주소를 확인 후 해당 프로세스 PCB를 CPU레지스터에 설정한다.
5. PC에 적힌 메모리의 주소값을 MAR로 보낸 후 명령어를 인출해 MBR로 옮기고 PC의 값을 1씩 증가시킨다.
6. MBR에 저장된 명령어 코드를 IR로 옮기고 인출된 명령어를 보고 결과에 따라 연산을 수행한다. & Status Flag를 확인한다. (인터럽트 발생 전까지 반복)
7. 인터럽트 요청이 오면 CPU가 직접 인터럽트 플래그(IE)와 인터럽트 요청신호를 AND하여 인터럽트 플래그에 직접 설정한다. 인터럽트 플래그를 보고 인터럽트 요청 신호가 온 것을 확인.
8. 현재 PC의 내용과 State Register를 PCB에 저장하고 PC의 값을 ISR의 시작주소로 설정한다.
9. 인터럽트 서비스 루틴에 대한 정보가 있는 인터럽트 벡터를 찾아보고 인터럽트 루틴을 결정.

TimeOut 10. 실행 중이던 프로세스의 주소를 Ready Queue의 젤 뒤로 옮김. 11. Ready Queue를 보고 다음 프로세스의 PCB를 CPU의 레지스터에 설정하고 프로세스를 다시 한 줄씩 실행.

I/O Started 10. CPU가 해당 I/O Device에 메모리의 주소를 알려주면 DMA를 통해 I/O디바이스가 직접 메모리 주소로 가서 작업을 한다. 11. 실행 중인 프로세스를 Wait Queue에 넣고 context switching을 한 후 다음 프로세스 실행.

I/O Finished

• 작업이 완료되면 DMA는 CPU에 인터럽트를 보낸다. CPU는 인터럽트
  신호를 받으면 직접 State Flag를 설정한다.

10. CPU에서 DMA를 보고 어느 프로세스에서 실행한 작업인지 확인 후 Wait Queue에 있는 해당 프로세스의 주소를 Ready Queue의 맨 마지막으로 옮긴다.

Terminate 10. 프로세스가 종료되면 할당되어 있던 모든 프로세스 메모리를 해제.

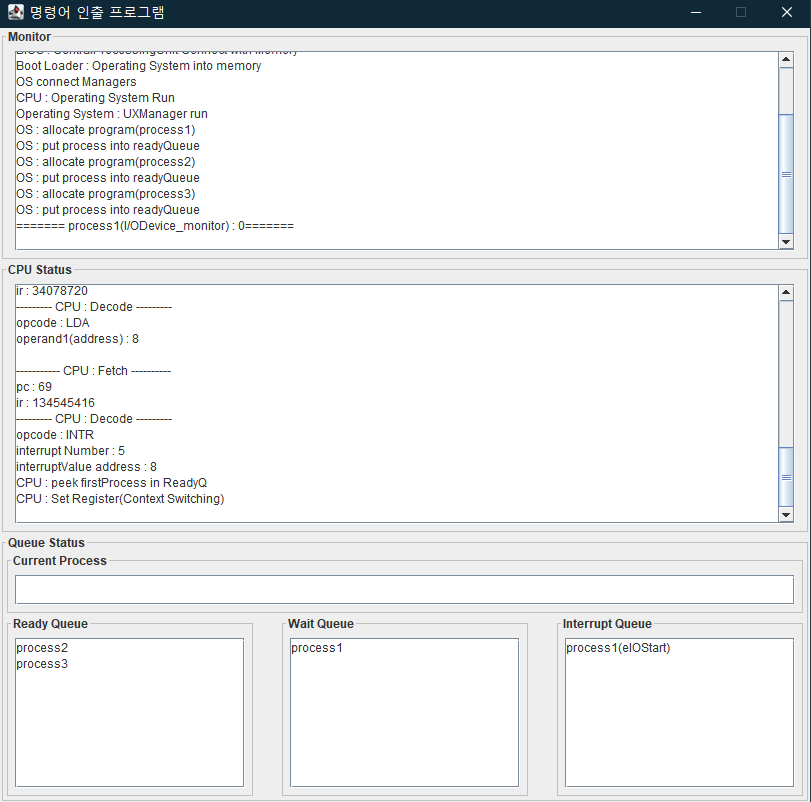

📌 실행 화면
